型号：MCL系列
浏览量：806
更新时间：2024-06-05

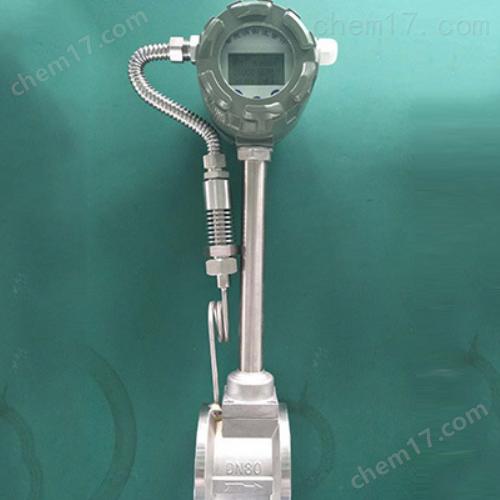

饱和蒸汽 压缩空气涡轮流量计MCL系列 一般气体及液体的体积流量计,被广泛用于纺织印染、石油、化工、冶金制药、热电、造纸，消防工业的计量管理及过程控制.
饱和蒸汽流量计
结构简单牢固，无可动部件，可靠性高
.饱和蒸汽流量计传感器差动电容设计，抗振性能好,传感器陶瓷内芯设计，工作温度范围宽.饱和蒸汽流量计外置式探头，不易堵塞，抗污性能好.饱和蒸汽流量计测量范围宽，一般范围度可达1:15以上.饱和蒸汽流量计压损小，能量损失低,便于节能流量范围满足以下流量范围，下限可扩展到2/3处，例如15口径侧液体低为0.3*2/3=0.2m³
饱和蒸汽流量计 [1]型号为：SYLUGB结构简单牢固，无可动部件，可靠性高 .传感器差动电容设计，抗振性能好,传感器陶瓷内芯设计，工作温度范围宽.外置式探头，不易堵塞，抗污性能好.测量范围宽，一般范围度可达1:15以上.压损小，能量损失低,便于节能流量范围满足以下流量范围，下限可扩展到2/3处，例如15口径侧液体低为0.3*2/3=0.2m3
饱和蒸汽流量计仪表在在管道上可以水平、垂直或倾斜安装。测量气体时，在垂直管道安装仪表，气体流向不限。但若管道内含少量液体，为了防止液体进入仪表测量管，气流应自下而上流动，测量液体时，为了保证管内充满液体，所以在垂直或倾斜管道安装仪表时，应该保证液体流动方向从下而上。若管道内含少量气体，为了防止气体进入仪表测量管，仪表应安装在管线的较低处；测量高温、低温介质时，应注意保温措施。转换器内部（表头壳体内）高温一般不应超过70℃；低温易使转换器内部出现凝露，降低印制电路板的绝缘阻抗，影响仪表正常工作。测液体直管段必须按要求，测气体的直管段可适当放宽。
1.测饱和蒸汽干度必须达到75%，再低影响的是精度.介质要单相介质，否则影响的也是精度。
2.测液体要求无脉动流，如有可尽量加长直管段，表前段有拐弯
3.表的前端直管段不够且必须安装阀门安装球阀或闸阀，不要安装蝶阀
饱和蒸汽 压缩空气涡轮流量计MCL系列工况流量范围表
|
仪表口径(mm) |
液体 |
气体和蒸汽 |
||
|
测量范围(m/h) |
输出频率范围(Hz) |
测量范围(m/h) |
输出频率范围(Hz) |
|
|
15 |
0.3-6 |
36-446 |
2.4-36 |
260-1600 |
|
20 |
0.6-40 |
32-396 |
4-50 |
230-1360 |
|
25 |
1.2～16 |
25～336 |
8.8～55 |
190～1140 |
|
32 |
1.5-20 |
16-286 |
10-160 |
160-1090 |
|
40 |
2～40 |
10～200 |
27～205 |
140～1040 |
|
50 |
3～60 |
8～160 |
35～380 |
94～1020 |
|
80 |
6.5～130 |
4.1～82 |
86～1100 |
55～690 |
|
100 |
15～220 |
4.7～69 |
133～1700 |
42～536 |
|
150 |
30～450 |
2.8～43 |
347～4000 |
33～380 |
|
200 |
45～800 |
2～31 |
560～8000 |
22～315 |
|
250 |
65～1250 |
1.5～25 |
890～11000 |
18～221 |
|
300 |
95～2000 |
1.2～24 |
1360～18000 |
16～213 |
|
(300) |
100～1500 |
5.5～87 |
1560～15600 |
85～880 |
|
(400) |
180～3000 |
5.6～87 |
2750～27000 |
85～880 |
|
(500) |
300～4500 |
5.6～88 |
4300～43000 |
85～880 |
|
(600) |
450～6500 |
5.7～89 |
6100～61000 |
85～880 |
|
(800) |
750～10000 |
5.7～88 |
11000～110000 |
85～880 |
|
(1000) |
1200～1700 |
5.8～88 |
17000～170000 |
85～880 |
|
>(1000) |
协议 |
协议 |
||
压缩空气涡轮流量计:
具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m2/s的液体，对于运动粘度大于5×10-6m2/s的液体，可对流量计进行实液标定
1.基本参数
|
执行标准 |
涡轮流量传感器（JB/T9246-1999） |
|
仪表口径及连接方式 |
4、6、10、15、20、25、32、40采用螺纹连接 （15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接 |
|
精度等级 |
±1%R、±0.5%R、±0.2%R（需特制） |
|
量程比 |
1:10；1:15；1:20 |
|
传感器材质 |
304不锈钢、316（L）不锈钢等 |
|
使用条件 |
介质温度：-20℃～ 120℃ 环境温度：-20℃～ 60℃ 相对湿度：5%~90% 大气压力：86KPa~106KPa |
|
信号输出功能 |
脉冲信号、4~20mA信号 |
|
通讯输出功能 |
RS485通讯、HART协议等 |
|
工作电源 |
A.外电源： 24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 B.内电源：1组3.0V10AH锂电池，电池电压在2.0V~3.0V时均可正常工作。 |
|
信号线接口 |
基本型：霍斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5 |
|
防爆等级 |
ExdIIBT6或ExdIICT4 |
|
防护等级 |
IP65或更高（可订制） |
2.流量范围及工作压力
|
仪表口径 （mm） |
正常流量范围（m3/h） |
扩展流量范围（m3/h） |
常规连接方式 与耐压等级 |
特制耐压等级（MPa） （法兰夹装） |
|
DN 4 |
0.04～0.25 |
0.04～0.4 |
螺纹连接/6.3MPa |
10、16、25 |
|
DN 6 |
0.1～0.6 |
0.06～0.6 |
螺纹连接/6.3MPa |
10、16、25 |
|
DN 10 |
0.2～1.2 |
0.15～1.5 |
螺纹连接/6.3MPa |
10、16、25 |
|
DN 15 |
0.6～6 |
0.4～8 |
螺纹连接/6.3MPa 法兰连接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 20 |
0.8～8 |
0.45～9 |
螺纹连接/6.3MPa 法兰连接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 25 |
1～10 |
0.5～10 |
螺纹连接/6.3MPa 法兰连接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 32 |
1.5～15 |
0.8～15 |
螺纹连接/6.3MPa 法兰连接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 40 |
2～20 |
1～20 |
螺纹连接/6.3MPa 法兰连接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 50 |
4～40 |
2～40 |
法兰连接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 65 |
7～70 |
4～70 |
法兰连接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 80 |
10～100 |
5～100 |
法兰连接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 100 |
20～200 |
10～200 |
法兰连接/1.6MPa |
2.5、4.0、6.3、10、16、25 |
|
DN 125 |
25～250 |
13～250 |
法兰连接/1.6MPa |
2.5、4.0、6.3、10、16 |
|
DN 150 |
30～300 |
15～300 |
法兰连接/1.6MPa |
2.5、4.0、6.3、10、16 |
|
DN 200 |
80～800 |
40～800 |
法兰连接/1.6MPa |
2.5、4.0、6.3、10、16 |
液体流量计是根据卡门涡原理制造用于测量密封管道中液体、气体、
液体流量计
蒸汽流量的精密仪表，由于检测元件密封在检测体内，不被测介质，且内部无可动部件，无需进行现场维护，因此深受广大用户的推崇，被广泛用于纺织印染、石油、化工、冶金制药、热电、造纸，消防工业的计量管理及过程控制.有带现场显示3.6V电池供电和外供电源及输出4-20mA；远传显示可配二次仪表液晶中文显示，同时可带温度压力补偿
。仪表直读式，不需换算，使用方便，质量可靠）。
无可动部件,运行可靠,性能较好,使用寿命长.
测量被测流体,不直接接触传感器,性能稳定.
压力损失较少,故比差压流量计具有节能特点.
结构简单而牢固,安装方便,维修费用极少
编辑
测量介质：蒸汽（饱和蒸汽和过热蒸汽）、空气、一般气体和液体。
测量可能范围：雷诺数为 20000~7000000
正常工作范围：雷诺数为 8000~7000000
精度：液体 +1.0级 -1.0级
气体 +1.0级 -1.0级
蒸汽 +1.0级 -1.0级
重复性：+0.3% -.03%
输出信号：二线制4~20mA标准电流信号
三线制脉冲信号（低电平：0~1V; 高电平：大于4V； 占空比：约50%）
工作电源：3.6V电池、+12VDC、24VDC
介质温度：普通型 -40~250度
-40~400度（需订做）
工作压力：0~2.5Mpa。（应用户要求，可提供其他压力登记的留来能估计需定做）
传感器材质：碳钢；不锈钢（304）
管道口径：25~300（中间任意值）
电路放大器环境条件：温度；-40~+50度；湿度：小于等于85%RH
