型号：97/98
浏览量：874
更新时间：2024-06-05

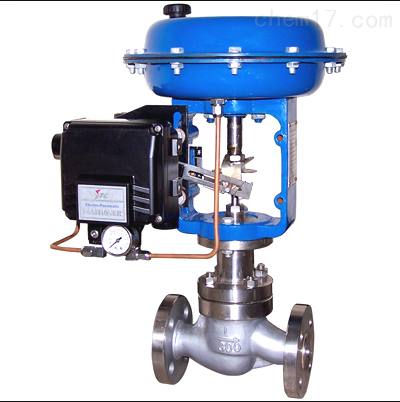

气动单座调节阀97/98是由21200系列单座阀和气动薄膜多弹簧执行机构组成。21200系列单座阀是在消化吸收了引进设计技术的基础上开发的产品,该系列单座阀具有流通能力大。泄漏量小,可调比大和抗振性好等特点,且与气动薄膜多弹簧执行机构组配后,整机体积小,重量轻。
气动单座调节阀97/98通用性好,可适用于各种中,低压流体的过程控制。
主要技术指标
|
项目名称 |
技术指标（带阀门定位器） |
|
基本误差 |
±1% |
|
回差 |
1% |
|
死区 |
0.4% |
3、规格
|
压力等级 口径（英寸） |
3/4 |
1 |
1.5 |
2 |
2.5 |
3 |
4 |
6 |
8 |
|
150 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
300 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
公称通径DN（mm） 公称压力PN(MPa) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
1.6 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
4.0 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
6.4 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
4.连接形式
|
压力等级 |
连接形式 |
法兰标准 |
|
ANSI Class 150 |
法兰式 |
ANSI B16.5-1997 |
|
ANSI Class 300 |
ANSI B16.5-1997 |
|
|
PN1.6MPa |
JB79-59 |
|
|
PN4.0MPa |
GB9113.11-88 |
|
|
PN6.4MPa |
JB79-59 |
5、温度范围及泄漏等级（见表3）
|
口径 |
压力等级 |
阀芯材料 |
密封材料 |
温度范围（℃） |
泄漏等级 ANSI B16.104Class |
||
|
英寸 |
mm |
标准型阀盖 |
热片型阀盖 |
||||
|
3/4~8 |
20~200 |
ANSI Class 150 ANSI Class 300 PN1.6MPa PN4.0MPa PN6.4MPa |
铸碳钢 |
金属密封 |
-29~250 |
-29~450 |
IV |
|
铸不锈钢 |
-40~250 |
-60~450 |
|||||
|
铸碳钢铸不锈钢 |
软密封 |
-29~230 |
- |
VI |
|||
注：软密封阀芯的使用温度为-20~200℃。
气动单座调节阀97/98有两种固有流量特性：直线和等百分比流量特性，固有可调比R 50:1.
7.主要零件材料
|
序号 |
零件名称 |
材料 |
|
1 |
阀体 |
WCB、ZG1Cr18Ni9Ti、ZG0Cr18Nil2Mo2Ti |
|
2 |
垫片 |
不锈钢带夹石棉、不锈钢带夹石墨 |
|
3 |
阀盖 |
WCB、ZG1Cr18Ni9Ti、ZG0Cr18Nil2Mo2Ti |
|
4 |
填料 |
聚四氟乙烯、柔性石墨 |
|
5 |
阀杆 |
1Cr18Ni9Ti、0Cr18Nil2Mo2Ti |
|
6 |
阀座 |
1Cr18Ni9Ti、0Cr18Nil2Mo2Ti、SUS304或SUS316堆焊Slite No.6 |
|
7 |
阀芯 |
1Cr18Ni9Ti、0Cr18Nil2Mo2Ti、SUS304或SUS316堆焊Slite No.6、 1Cr18Ni9Ti或0Cr18Nil2Mo2Ti嵌聚四氟乙烯 |
